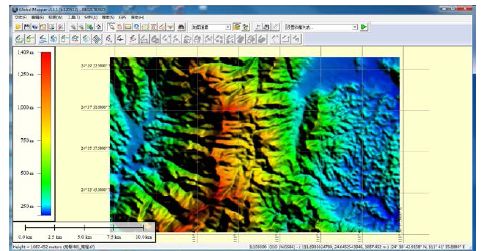

1：利用global Mapper 打开数据文件

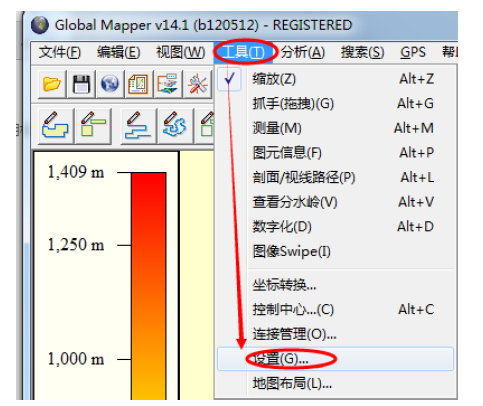

2：工具-设置椭球参数

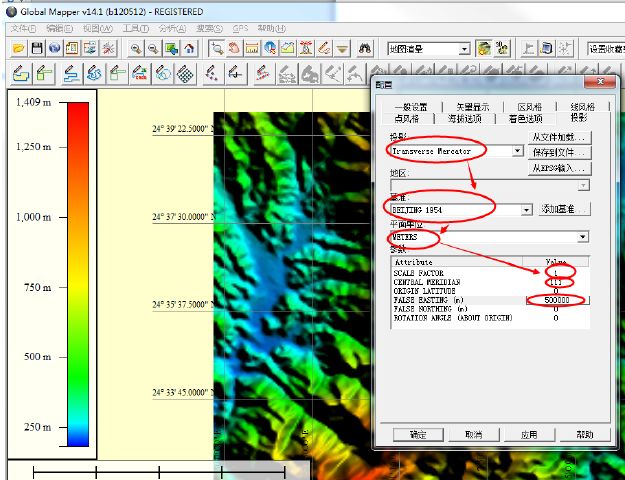

3.设置好投影椭球，国内一般为“Transverse marcator”，基准为 “beijing 54”，单位为“meters”，参数比例尺“1”为1:1000，中央经线为“111”，向东偏移“500000m”，点击“确定”。

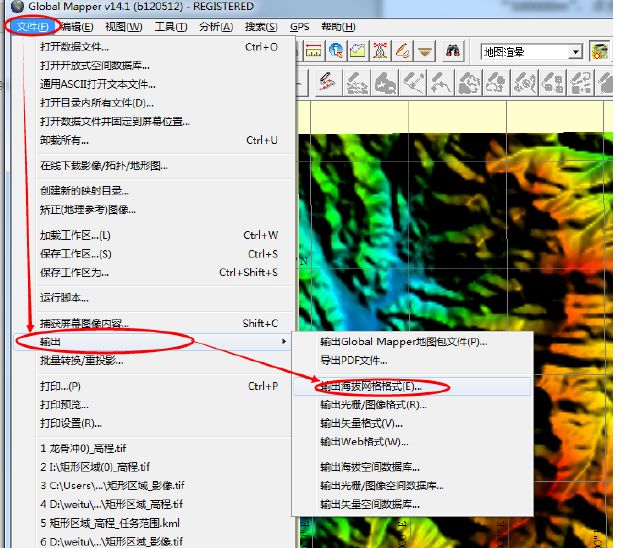

4 文件-输出-输出海拔网格格式

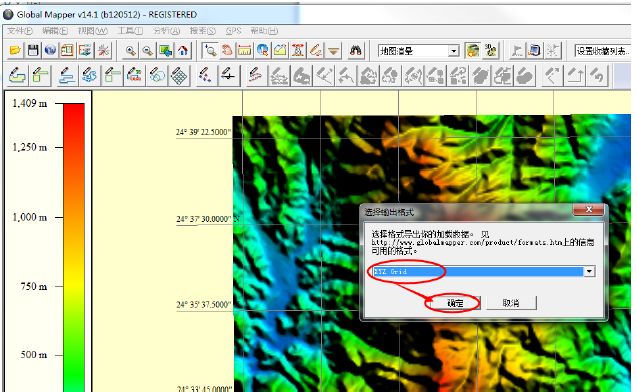

5.选择XYZGrid格式，确定。

6.选项中的内容，也可以在导出边界处修改导出边界。
7. 把某某.XYZ，修改为“某某.det”。
8.用记事本打开“某某.det”首行加“notgrid”，然后保存。
9.这里存在一个小技巧，现在的坐标是1:1000的比例尺，复制到excel中，X和Y都除以10，比例尺就为1:1万，除以50就是1:5万。这里我们除以50，得到1:5万的地形线。

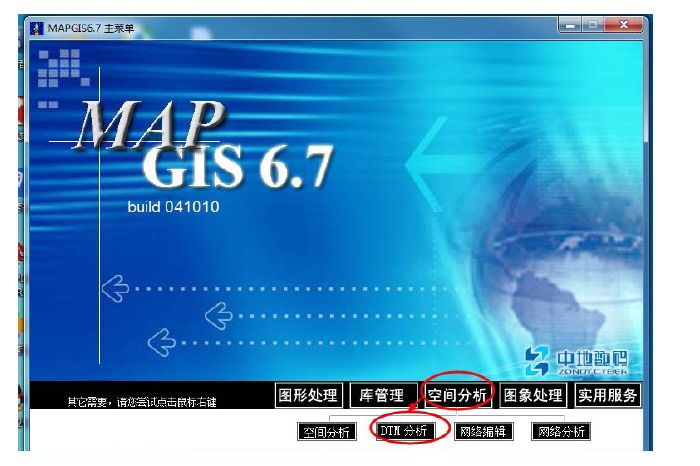

10.打开MAPGIS,选择空间分析-DTM分析

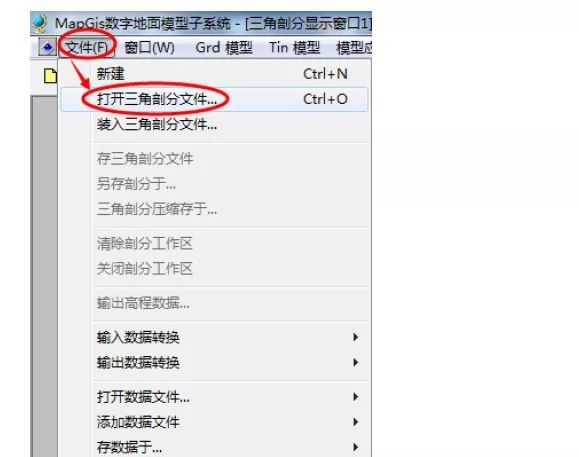

11.文件-打开三角剖析文件

12.Grid模型-离散数据网格化

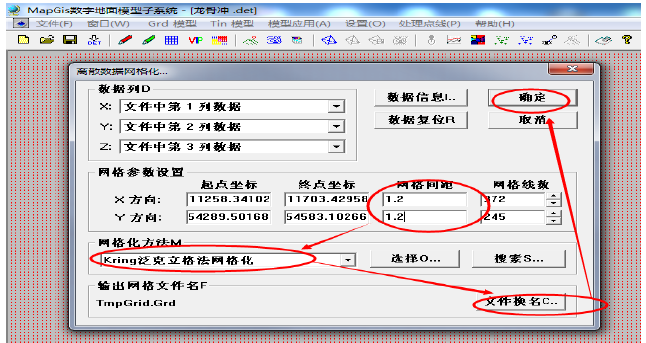

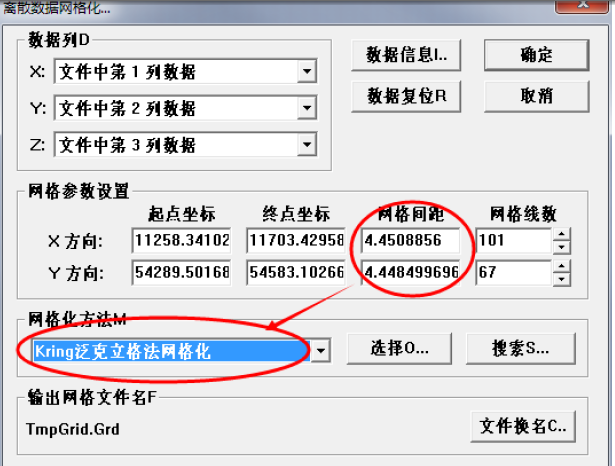

13.网格化方法，一般选择“kring泛克里格法网格化”。网格间距要小于下载的高程数据的分辨率。在下载数据的时候也可以看到这是是15级，69.51m。

在globalmapper中的生成等高线对话框中可以找到高程数据的分辨率，这里x是69.5m，Y是76.02m，我生成1:5万的地形图，分别除以50就是“网格间距”了，X为1.39Y为1.52，输入的数据要小于上述俩个数值。这里输入X为1.2，Y为1. 2。

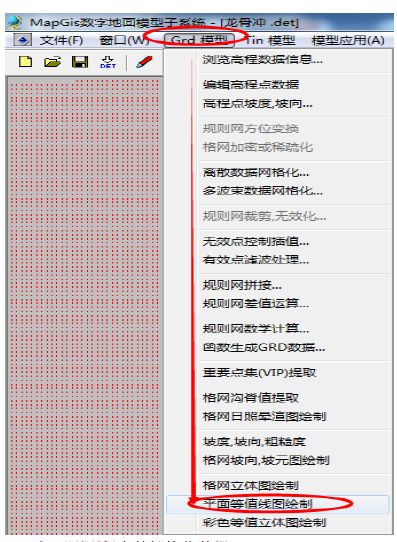

14.GRID模型-平面等值线绘制

打开保存好的栅格文件xx.grid

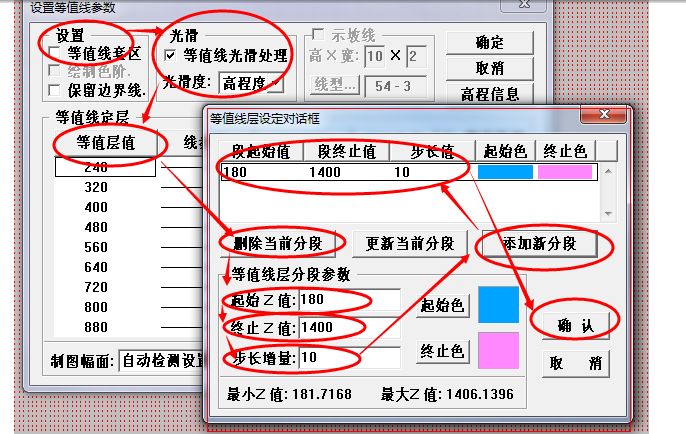

15.在 “等值层值”中，要设置的内容较多，首先要删除当前分段，然后设置好起始Z值和终止Z值。步长就是登高距。添加新分段。点击确定。

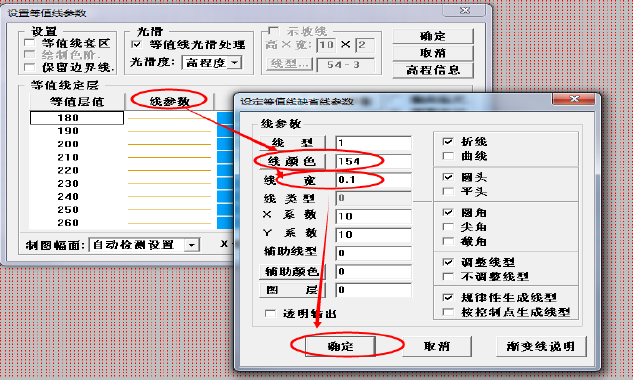

16.线参数设置所有等高线的参数。

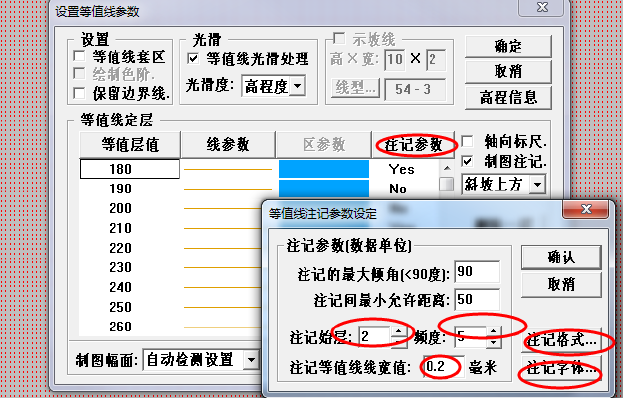

17.注记参数设置计曲线的参数注记始层就是“等值层值”，这里选择2就是从200开始。频度选5就是每5条标记一根。选择好“注记格式”“注记字体”点击确定。

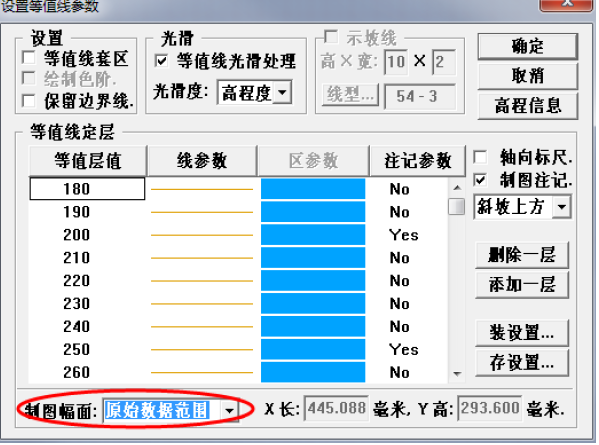

18. 强调：制图幅面一定要选“原始数据范围”。

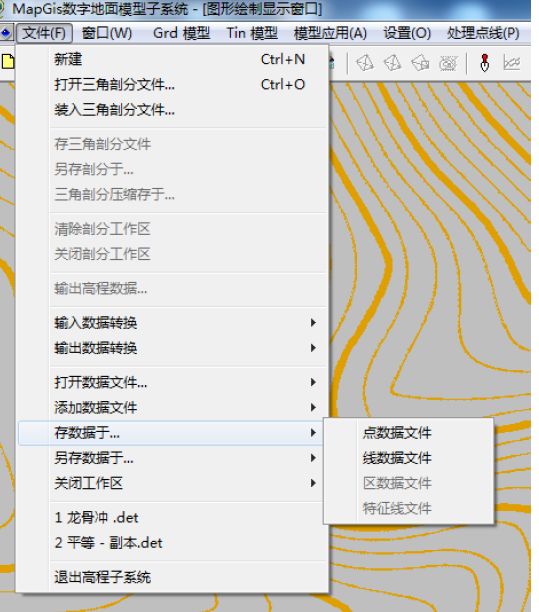

19.然后存储点线文件即可。
