【教程】跟着诺奖搞科研:锂电领域必备的电极示意图

阅读量：3703082 2019-10-23

最近疯狂刷屏的“诺奖”看点里
水花最大的要数靠名字出圈的
John Goodenough老爷子了
于是，和“棒约翰”一样长寿的“锂电领域”再度被带火

今年问鼎诺奖后
必将再次掀起锂电领域的研究热潮
为了帮助各位弄潮儿登上更高的浪尖儿
我们特推出
【跟着诺奖搞科研——锂电系列配图教程】
让勤于实验的科研汪绝不输在配图上

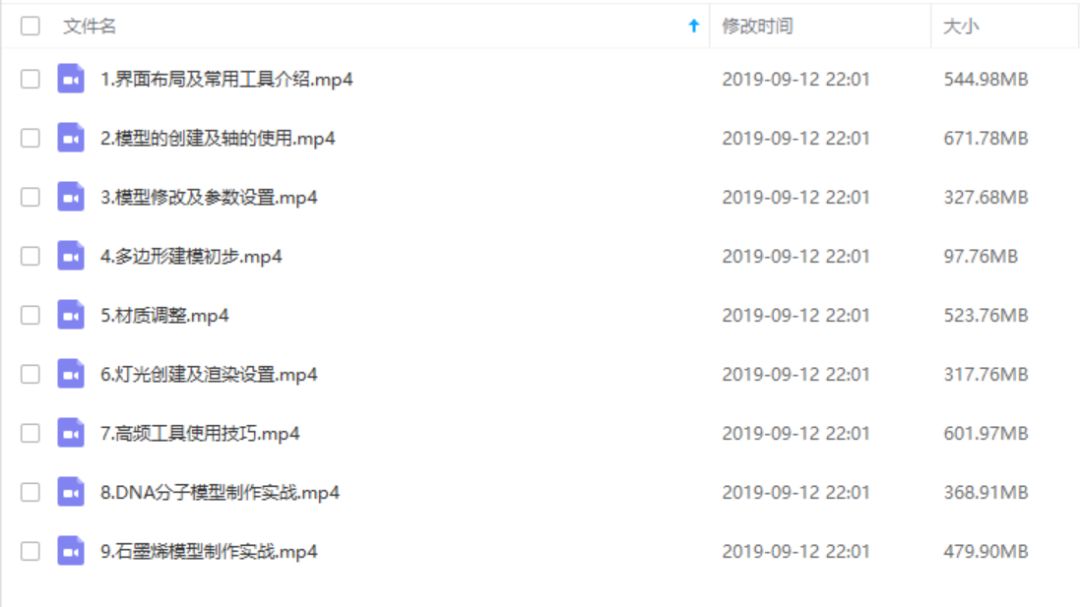

? 更多视频干货教程 ?
获取方式详见文末
十八般武艺一朝速成
不是没有办法
模块化教程零基础学习
快速掌握科研绘图核心方法
一学就会，立马上手！
快速、扎实、高效地提高科研绘图技巧
请戳链接
? ? ?
>科研绘图·学术图像专题培训<

今日教程
今天的教程案例来自锂电领域的风向标
中科院化学所郭玉国老师
发表在Angew上的一篇文章

DOI: 10.1002/anie.201811955
针对锂金属电极充放电循环产生的锂枝晶
易导致电池短路等安全隐患的短板
中科院化学所郭玉国老师团队
通过在三维Cu集流体上磁控溅射一层亲锂Al层
有效改善集流体界面亲锂特性
组装的电池均表现出优异的电化学性能
对实现金属锂的实际应用有着很大现实意义

虽然只是两块电极板板
想画的与众不同也需要专业的指导
今天我们就以本文中的一幅经典配图

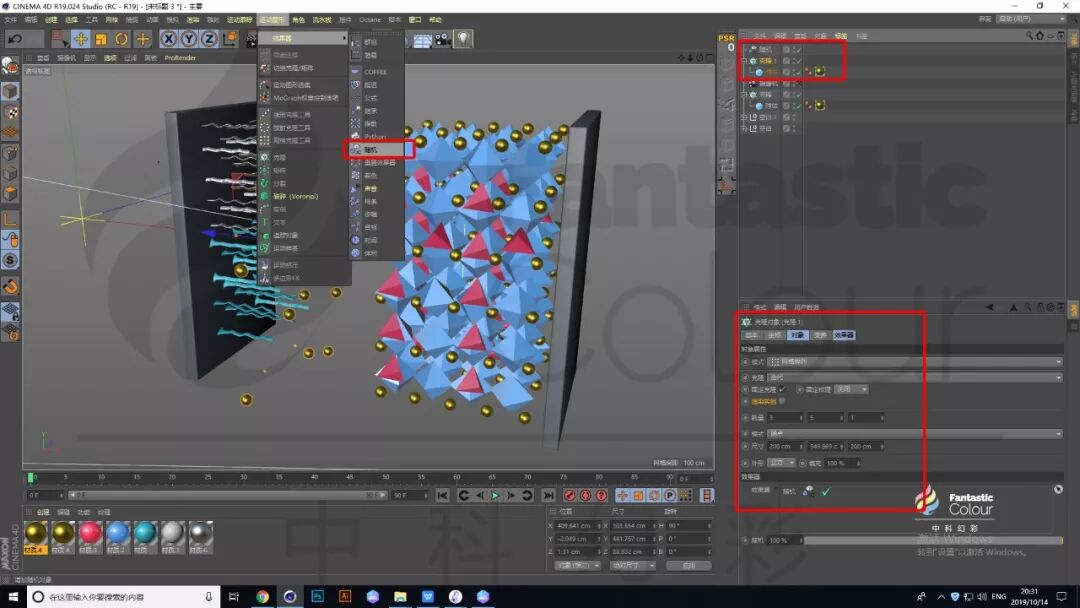

教大家如何用C4D软件绘制电极示意图

1
打开CINEMA 4D，长按下图的图标，创建一个【立方体】，在右下方的窗口中的【对象】属性中，调节【尺寸】效果如图所示(参数参考如图所示：X为20cm，Y为400cm，Z为200cm）。勾选【圆角】，圆角半径和圆角细分参数参考如图所示。将模型沿着X轴复制一份备用。为方便后续对线和面的操作，在屏幕中间的窗口的左上角点击【显示】一栏，选择【光影着色（线条）】，快捷键为N~B。

2
再次创建一个【立方体】，对象属性中设置模型大小，勾选圆角。参数设置如图所示。之后将参数化模型转变成可编辑对象（快捷键C）；点级别选择所有的点，右键<优化。

3
点级别，使用【框选工具】在主视图依次框选图中所示的点，使用移动工具进行上下平移，之后添加【细分曲面】，将该模型作为细分曲面的子集。效果图如下所示。之后同时选择这两个图层，右键<连接对象+删除，将其合并成一个图层。

4
复制上述模型一份，点级别选中所有的点，右键<优化；再次框选图中所示的点delete。然后右键<封闭多边形孔洞，封闭模型的底。

5
面级别，选择封闭的面，【挤压】工具向外挤压一段距离，之后选择缩放工具，右键等比扩大，效果图如下。然后添加【细分曲面】作为模型的父级，再右键<循环/路径切割，在末端加一圈线，使模型看起来规整一点。

6
将这两个图层右键<连接对象+删除，将其合并成一个图层。之后在视图中对齐模型位置。

7
创建材质球，分别赋予不同的波浪形模型。添加克隆，拖拽模型使其成为克隆的子集。设置克隆的对象属性：【模式】为蜂窝阵列，【角度】为X（ZY），调整宽高数量和尺寸。参数设置参考如图所示。

8
克隆的效果器属性栏中添加【随机效果器】。设置效果器的【位置】和【旋转】参数。使克隆对象呈现不规则排列。使用相同的方法设置另外一个波浪形模型条。

9
创建一个【宝石】模型。对象属性中【类型】设置为八面体，【半径】大小为30cm。添加材质球，并为其添加【克隆】，克隆【模式】为网格克隆，尺寸参数参照如图所示。

10
创建一个【宝石】模型。对象属性中【类型】设置为四面体，【半径】大小为30cm。添加材质球，并为其添加【克隆】，克隆【模式】与八面体的克隆类似。

11
创建【球体】模型，添加金属质感的材质球，并添加【克隆】，改变克隆【对象属性】中【数量】和【尺寸】的参数设置，使其呈网状阵列排布。

12
调整各模型的空间位置，如图所示。

13
拷贝一份克隆的金属小球，改变克隆【对象属性】中【数量】和【尺寸】的参数设置。添加【随机效果器】，变换参数设置如图所示。

14
复制一个之前创建好的立方体，转为可编辑对象，点层级选择所有的点，右键<优化。框选右边的所有点使用移动工具进行移动。得到如图所示立方体，之后添加透明材质。

15
调整模型位置，添加材质并调整，进行渲染。

如果你觉得看文字学作图有些费劲
想节约时间成本
短时间迅速进阶科研绘图的
我们为你准备了更加高效的方式
模块化教程零基础学习
快速掌握科研绘图核心方法
一学就会，立马上手！
快速、扎实、高效地提高科研绘图技巧
? ? ?
>科研绘图·学术图像专题培训<

SCHEDULE
培训行程
2019年10月26-27日上海·中科院营养所
2019年10月26-27日广州·华南理工大学
2019年11月2-3日杭州·浙江大学
2019年11月9-10日西安·西安交通大学
2019年11月16-17日福州·福建医科大学
2019年11月16-17日北京·中科院过程所
2019年11月23-24日长沙·湖南大学
2019年11月30-12月1日深圳·深圳大学
2019年12月7-8日青岛·青岛理工大学
2019年12月7-8日合肥·中国科学技术大学
2019年12月21-22日南京·南京工业大学
2019年12月28-29日天津·天津大学
2020年1月4-5日武汉·华中科技大学
2020年1月11-12日成都·中科院成都分院
（具体报名入口详见下文）

作为一家与Wiley?和RSC?有着密切合作的机构
我们从八千余幅封面插图作品中
总结出让编辑一见倾心的配图设计规律
帮助无数科研小白成功逆袭成为绘图达人
让众多数据惊人的学霸文章轻松“更上一分区”

作为国内领先的专业科研绘图企业，中科幻彩拥有百位硕博组成的设计师团队，深厚的科研背景+专业的设计水准=每年为超过1000个课题组制作超过3000幅论文配图作品+开课四年内举办超过200场科研绘图培训教授超过3000名学员。NSC金牌设计师，手把手教你如何从小白变大神！

Dr.Yin/Dr. Ding
北京大学博士
中科院化学所博士
中科幻彩设计总监
主讲老师毕业于北京大学、中科院化学所，拥有物理化学等专业博士学位，师从中国科学院院士，发表Nat. Commun./Sci. Adv./Adv. Mater.等SCI论文数篇，拥有深厚的科研背景，并受邀参与Science Nature Cell杂志中国主编圆桌对话会议，十年设计工作经验，制作顶刊封面作品一千余幅，为世界顶级学术期刊Science创作三维动画。
作为首批从事科学可视化表达的从业者，主编了国内首本月销量过万的科研绘图工具书《科研论文配图设计与制作从入门到精通》，目前已拥有百余场线下绘图培训的经验，其通俗精炼的授课风格和实践性突出的技能强化，每场培训的好评率均在99%以上，让近3000名零基础学员从小白入门科研绘图，并培养了一批水平高超的科研绘图设计师。

如果你是没基础的科研小白，不要担心入门难，因为我们90%以上的学员都是零基础，经验丰富的金牌讲师，手把手带你从入门到精通；
如果你是有基础的老司机，不要担心课程只是蜻蜓点水浮于表面，充实的案例教学模式，带你挖掘更多隐藏技能，游刃有余玩转各种科研绘图软件。

科研绘图·学术图像专题培训
（基础班）
课程内容
1
“高颜值”论文配图的基本标准
▲国际期刊投稿对图片的标准清单解读：版式、分辨率、格式、色彩模式；
▲掌握所投期刊的要求，如何利用高质量配图博得审稿人的认可，做到“投其所好”；
▲科研论文配图的图像学知识：位图与矢量图的不同适用场合及优劣对比、原始图像获取的注意事项、投稿返修图片问题汇总分析、各种图像格式的适用场合及优劣对比；
▲结合实例，讲解论文配图常见设计误区及标准解决方案；
▲科研论文配图的设计思路：构图、箭头、线条、文字、配色以及形象化的表现手法
2
图像数据的美化处理
▲电子显微镜等成像设备的采图原理、及其数据处理差异、采图参数；
▲SCI杂志对图像的尺寸要求、采图原则、后处理注意事项；
▲照片类图像数据的色彩校正深入分析讲解：图像剪裁、颜色匹配、颜色通道合成、明暗对比优化、电镜伪彩上色、黑场白场中性灰场等详解、多图像排版、某些图片数据如何获取原始图等；
▲电镜图的伪彩上色处理，纳米球尺寸/粒径分布测量，光照不均校正/物镜污渍去除，白平衡的规范化调节；
▲图片瑕疵修复及科研论文配图允许范围内的修改方式和操作；
▲图层/蒙版/曲线、调色：曲线/色阶、图像裁剪、像素/尺寸修改、自动拼接、测量、TEM照片上色。
『学习软件：Photoshop』
3
科研论文TOC&Scheme的设计制作
▲快速制作高质量科研论文插图的基本设计思路与流程，示意图绘制、配色入门、美化图表、论文大图排版、会议展报制作等。学员在老师的带领下练习由简单到复杂的案例，课程结束后学员有能力自己制作Nature等顶刊级别的图表；
▲TOC内容图/Scheme流程图的基本要求，箭头标注的设置制作和使用标准，深入分析并详细解释如何思考布局、设置画布大小、字体与字号的选择、线条粗细、如何科学裁剪图片、如何精准排版、各种标注线和箭头的规范化处理、矢量绘图原理、常见效果及其实现、配色/字体/排版、论文配图要点及如何导出小体积高清图片；
▲AI常规操作及科技绘图常用工具，利用该软件进行数据图的修饰美化、二维图像的设计制作、流程图的排版整合，结合实例详细教授AI绘制科研配图的技巧和要点；
▲文章插图中基本图形的艺术化设计制作，深入剖析高级色彩搭配的要点，两色/三色搭配、主色/辅助色/点缀色、相近色/对比色、论文配色思路，并附赠超值资源包下载。
『学习软件：AI』
4
Photoshop在科研绘图中的应用
▲结合高档次杂志最新案例进行技术学习，核心技巧如图层/蒙版/曲线、曲线/色阶、图像裁剪、像素/尺寸修改、自动拼接等重点功能；
▲学习高级抠像的常用技巧（并赠送人像美化技法和超值资源素材包下载），根据当场次学员科研背景，详细教授论文配图中常用图形绘制；
▲利用Photoshop实现艺术化封面/配图的设计，顶级杂志的封面设计技巧和基本思路，如何独立完成一张封面的设计。
『学习软件：Photoshop』
5
如何让你的配图更立体、更高级
▲三维绘图软件在科研论文配图设计中的重要应用，根据当场次学员科研背景进行特定模型素材的制作学习；
▲通过基础科研模型（如甲烷分子等）熟悉工具栏和基本操作，学习常用功能的快捷操作，常用工具的调用：快速创建准确分子模型晶格工具，创建任意弯曲的形状路径变形绑定工具，快速创建规律排列的晶体模型阵列工具，一次性创建大量相同模型散布工具，制作多孔模型布尔工具，自由形式工具绘制细胞表面的凹凸，软选择工具制作材料表面的鼓包等，学习使用Vray渲染器渲染模型和修改材质让图像更加立体生动。
『学习软件：3ds Max/C4D』
6
各种软件的综合运用
▲结合国际顶级SCI期刊杂志封面及配图进行实战训练，从设计思路的整理、模型的设计制作和图片内容的排版制作进行深度解析，手把手带领学员从零开始设计制作，综合运用包括Chem Office、Origin等科研作图软件以及Ps、AI、3ds Max/C4D等专业绘图软件的各种优势功能，教授PPT软件的高阶使用技巧，包括如何利用PPT制作技术路线图，反应机制图，基本几何图形如矩形/圆形/线条/多边形/箭头等，并使用填充，渐变，阴影等效果；
▲随课赠送原版科研绘图素材包以供学员课后投稿使用，掌握绘制常用图像处理/示意图，轻松应付日常应用场景，并具备以后自我提升的方法能力。
『学习软件：Chem Office、Origin、PPT、3ds Max/C4D』
课程目标
▲熟练使用国际通用的论文配图制作软件Photoshop、Illustrator、3ds Max及其他图表制作软件；
▲配合制作出符合国际规范的、可投稿至世界任何国际期刊的高质量论文配图；
▲掌握所投期刊的要求，如何利用高质量配图博得审稿人的认可，做到“投其所好”；
▲科研论文配图的设计思路：构图、箭头、线条、文字、配色以及形象化的表现手法；
▲毕业答辩、成果汇报、项目申请书撰写、著作编纂等工作中，需要高质量图片均可轻松应对。
?不犯错图像错误；
?提升日常图像处理效率、准确度；
?具备部分高级图像分析能力。

案例展示

课程福利
报名后可无限次参加中科幻彩科研绘图同类课程，并随课赠送科研绘图工具书、必备软件下载安装和常用绘图素材包，课后学员交流群持续讨论学习/专业讲师答疑指导。

必备科研绘图软件及素材包下载安装

课程结束颁发科研绘图技能培训结业证书

根据课程安排赠送教材

学员群课后交流讲师随时解答

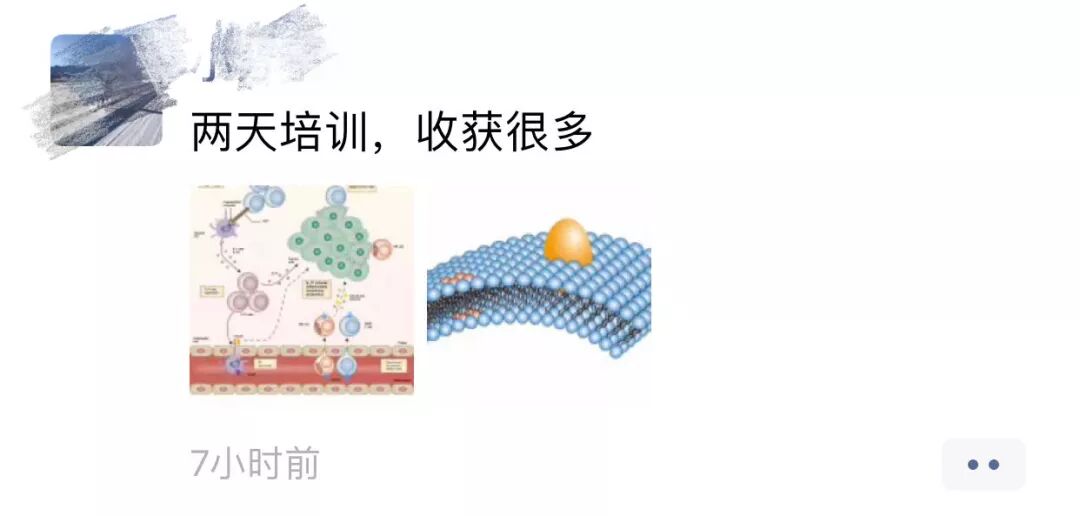

学员培训后的感受
